GrindoSonic MK7彈性模量無損檢測系統可用于混凝土產品和建筑材料相關生產行業的不同應用——從生產中的質量控制、材料特性（E-G-模量和泊松比）、研發、產品工程到工藝優化。
質量控制在生產過程中有著重要的應用。通過測量共振頻率，可以用GrindoSonic MK7混凝土產品和建筑材料測試裂縫、復合不均勻性（復合成分變化）和尺寸偏差。裂紋太多的產品可能被歸類為“不良”產品以及材料成分偏差太大的產品。由于測量過程的簡單性，所有這些測量都可以很容易地納入100%無損和快速在線成品質量控制中。

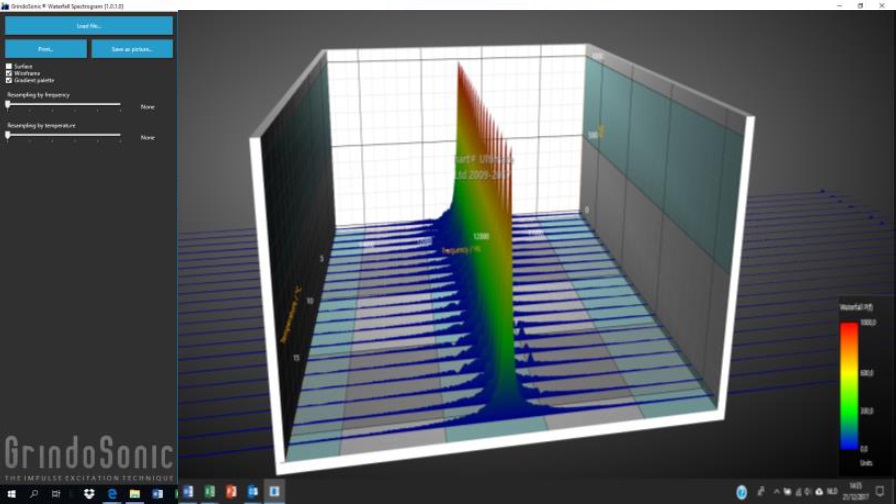

全天的瀑布圖可以方便、全面、清晰地顯示彎曲頻率峰值的分布（這與材料質量密切相關）和該峰值的寬度（=阻尼，與產品中是否存在裂紋密切相關）。此外，完整的頻率特征（頻譜）可以繪制在瀑布圖中，以提供一天生產中零件頻率變化的概述（或者如果希望更長的時間，可以自由定義時間間隔，例如一周、一個月…）。
將樣品放在泡沫支架上測量，整個測量過程大約需要2秒鐘。這與超高測量分辨率1ppm（百萬分之一）相結合，使其成為首選技術。
在研發過程中，材料特性E-模量、G-模量和泊松常數可通過對矩形混凝土試樣的一次敲擊來測量。只需將樣品放在橡膠或泡沫支架上，用小錘子在扭轉和彎曲模式零線之間無損地敲擊。可同時測得彎曲模態頻率和扭轉模態頻率。根據這兩個頻率（計算需要樣品的尺寸和質量）以及材料的泊松常數計算E-模量和G-模量。
這些參數可以在含有不同混合物的濕/干混凝土和建筑材料樣品上測量，在28天周期內每天測量，在熱處理過程之前、期間和之后，冰凍/解凍循環等。同一樣品可以根據需要進行多次重新測量以查看趨勢，該測量技術是無損的。
通過兩種方法測量一系列試樣，可以很容易地建立其斷裂強度與共振頻率之間的關系：首先是非破壞性的GrindoSonic MK7脈沖激勵，然后是破壞性拉伸試驗。基于這一相關曲線，未來的測量只需用GrindoSonic MK7進行。
使用可選的GrindoSonic HT高溫裝置，可以測量多個共振頻率及其各自的阻尼、E-模量、G-模量和泊松比與溫度之間的函數關系。系統可以對溫度曲線進行任意編程，以升溫至所需的1200、1500或1800°C。

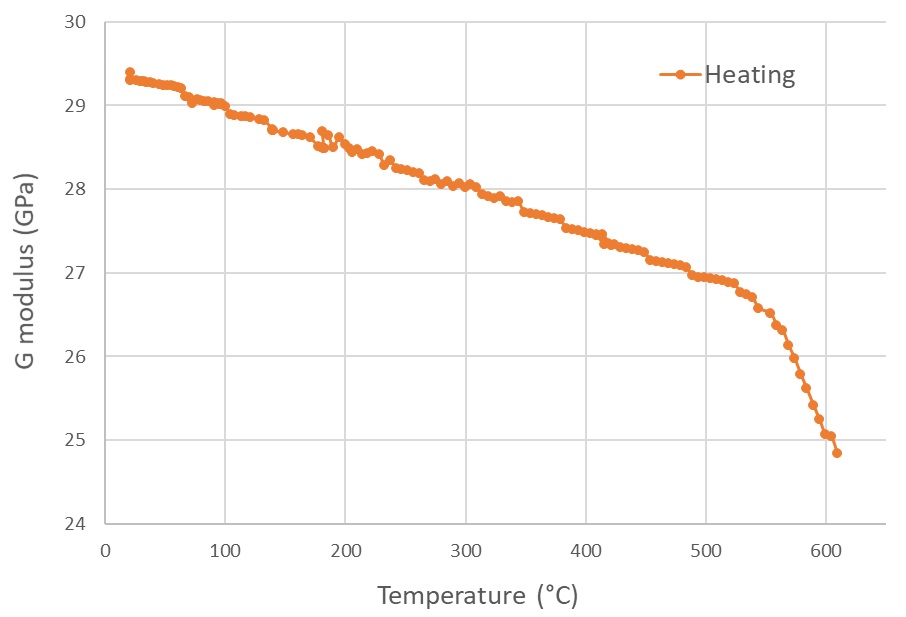

某樣品G-模量與溫度變化關系
因此，可以分析新化合物和添加劑對材料特性的影響，如E模量和裂紋的引入/存在？梢匝芯坎牧系南嘁坪徒Y(jié)晶過程。
可以通過可編程的溫度曲線來模擬和研究養護過程，以優化過程性能和時間控制。在這個過程中，材料的彈性是連續測量的，以每10秒或每10度作為步長。
GrindoSonic MK7通過頻率直方圖分析產品質量。通過這種方式，材料和制造過程都可以輕松、無損地進行分析和優化，確保產品具有相同的預期質量。
測量示例：
-可以檢測到兩步充模和20秒振動兩次所引起的材料密度差異。它導致兩個共振頻率非常接近。得益于1ppm的極高測量分辨率（百萬分之一），這一細節是可見的。
-輻射對混凝土試件的影響可以在每個輻射步驟后測量。這樣就得到了輻射劑量與彈性的關系曲線。沒有必要破壞樣品。
-混凝土管道中的裂縫可以通過一個“敲擊和讀取”的測量程序來檢測。
-28天以上的混凝土養護周期可每天測量一次，且始終在同一個樣本上，而不會破壞樣本。
-可以在同一樣品上進行冰凍/解凍循環測量。因此，可以顯示出在同一樣品上測量的E-模量與循環次數變化趨勢。
-硫酸鹽侵蝕（未吹掃）的測量、研究和表征
-濕粘土和干粘土樣品的E模量、G模量和泊松比的測量。
所有上文提到的測量都是基于脈沖激勵技術，其中的主要過程包括兩個步驟：“敲擊”和“讀取”。這可以使用基本的GrindoSonic MK7儀器手動執行，也可以使用GrindoSonic IL系統實現全自動和在線操作，以及將溫度變化至1800°C。這一原理與“傾聽”激發反應的手動和自動方法相類似。
然而，GrindoSonic還可以提供：
•超高精度：分辨率為1ppm的測量重復性
•非常快速的測量過程
•易于使用
•系統的測量記錄
•儀表放大器和8個可選模擬高階帶通濾波器
•用戶獨立操作
•以圖形/圖表形式呈現的簡潔易讀的結果，用于可視化分析
•高級和復雜情況的全頻譜分析
•在室溫或高達1800°C的溫度下進行測量。
