GrindoSonic MK7彈性模量無損檢測系統可用于鋼鐵行業的不同領域，從研發、產品工程、工藝優化到在線質量控制。

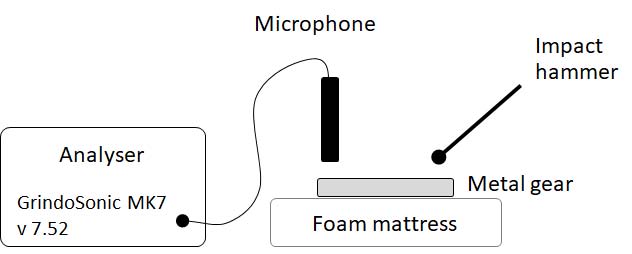

在研發過程中，材料特性E-模量、G-模量和泊松比可以通過對矩形試樣的一次敲擊來測量。只需將樣品放在泡沫支架上，用小錘子在扭轉和彎曲模式零線之間無損地敲擊。同時測量彎曲振動頻率和扭轉振動頻率。E-模量和G-模量可以根據這兩個頻率（計算所需樣品的尺寸和質量）以及材料的泊松比計算出來。
這些參數可以對含有不同組分的鋼試樣在熱處理前后進行測量。

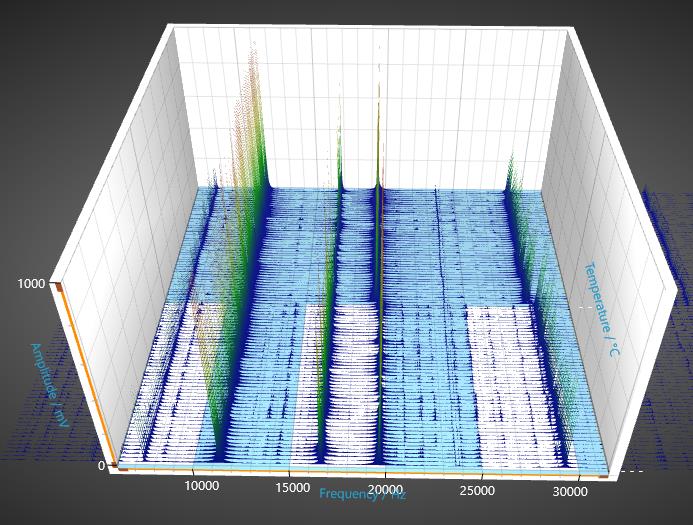

使用可選的GrindoSonic HT高溫裝置，可測量E-模量、G和泊松比作為溫度的函數。系統的溫度曲線可編程，在氬氣保護下測試1200°C以下的不同曲線。
因此，可以分析新化合物和添加劑對材料特性的影響，如E模量和裂紋的引入/存在。可以研究材料的相移和結晶過程。
一個重要的應用是生產過程中的質量控制。使用GrindoSonic IL在線系統，可以通過測量彎曲共振頻率、扭轉模式阻尼或扭轉模式的一次諧波，測試鋼件的材料彈性、表面硬化過程質量（例如Kolsterising）、復合成分變化、尺寸偏差或裂紋。
由于測量過程的簡單性，所有這些測量都可以很容易地納入100%無損和快速在線成品質量控制中。

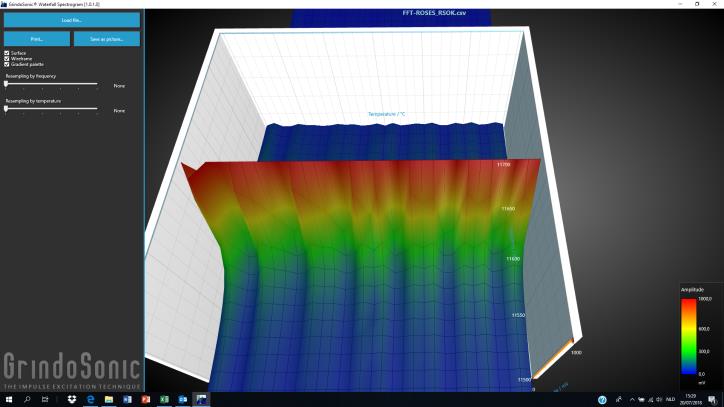

熱表面硬化過程的質量可以通過只測量幾個試樣或整個生產批次來監測。全天的瀑布圖可以方便、全面、清晰地顯示彎曲頻率（這與表面硬化質量密切相關）和阻尼特性（阻尼特性與被測零件中是否存在裂紋相關）。此外，完整的頻率特征（頻譜）可以繪制在瀑布圖中，以提供全天生產中零件頻率變化的概述（或者如果希望更長的時間，可以自由定義時間間隔，例如一周、一個月…）。
測量10個樣品需要大約60秒，僅需要將樣品連續放置泡沫支架上并行敲擊。

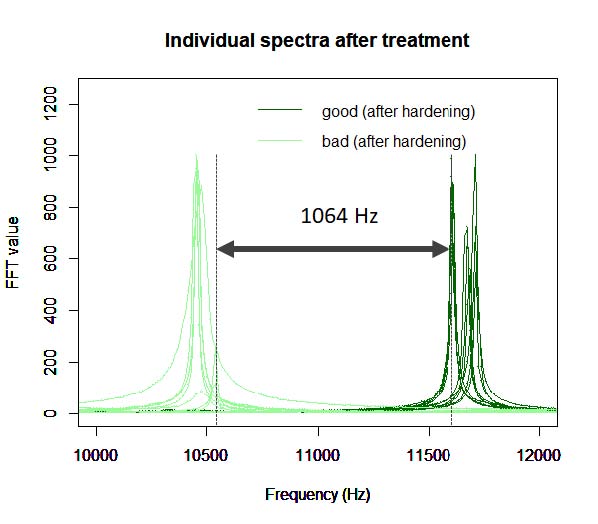

示例：測量了10個“良好”和10個“不良”（有裂紋）熱處理齒輪。它們?cè)诠舱耦l率上表現出非常明顯的區別。
如圖所示，硬化過程使物體的彈性分布更寬。用GrindoSonic可以很容易地確定未經處理的齒輪的質量和淬火過程的質量。

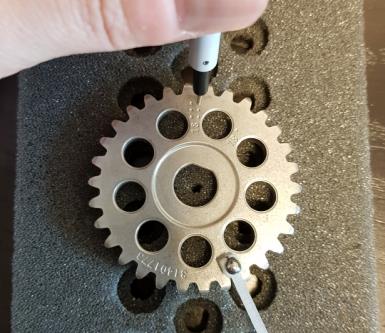

用GrindoSonic對齒輪的40個齒（齒）進行旋轉掃描，發現與表面硬化過程本身有關的6個不同剛度的波重復出現。
用這種方法可以作為控制表面硬化過程中的一個重要步驟。
