GrindoSonic 彈性模量?jī)x以脈沖激振技術（Impulse Excitation Technique）為基礎。 此方法用于動態的測量材料的彈性性能。
彈性性能是材料收到外力后變形，當去掉外力時，恢復其原形的能力，表達式為：

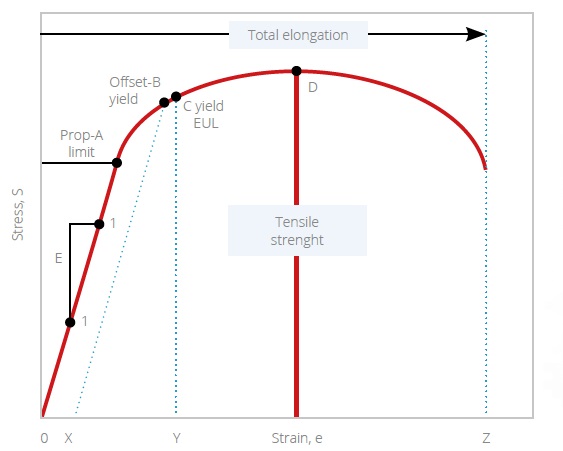

常規靜態拉伸試驗需要對固定尺寸樣品施加應力，以形成如下的拉伸曲線，根據曲線上所表現出來的彈性范圍內的應力與應變之比，進行計算。
但是該實驗是破壞性的，對樣品制備也提出了較高要求，同時需要較長的準備和實驗時間，且其結果與材料或產品的真實性能會存較大偏差。

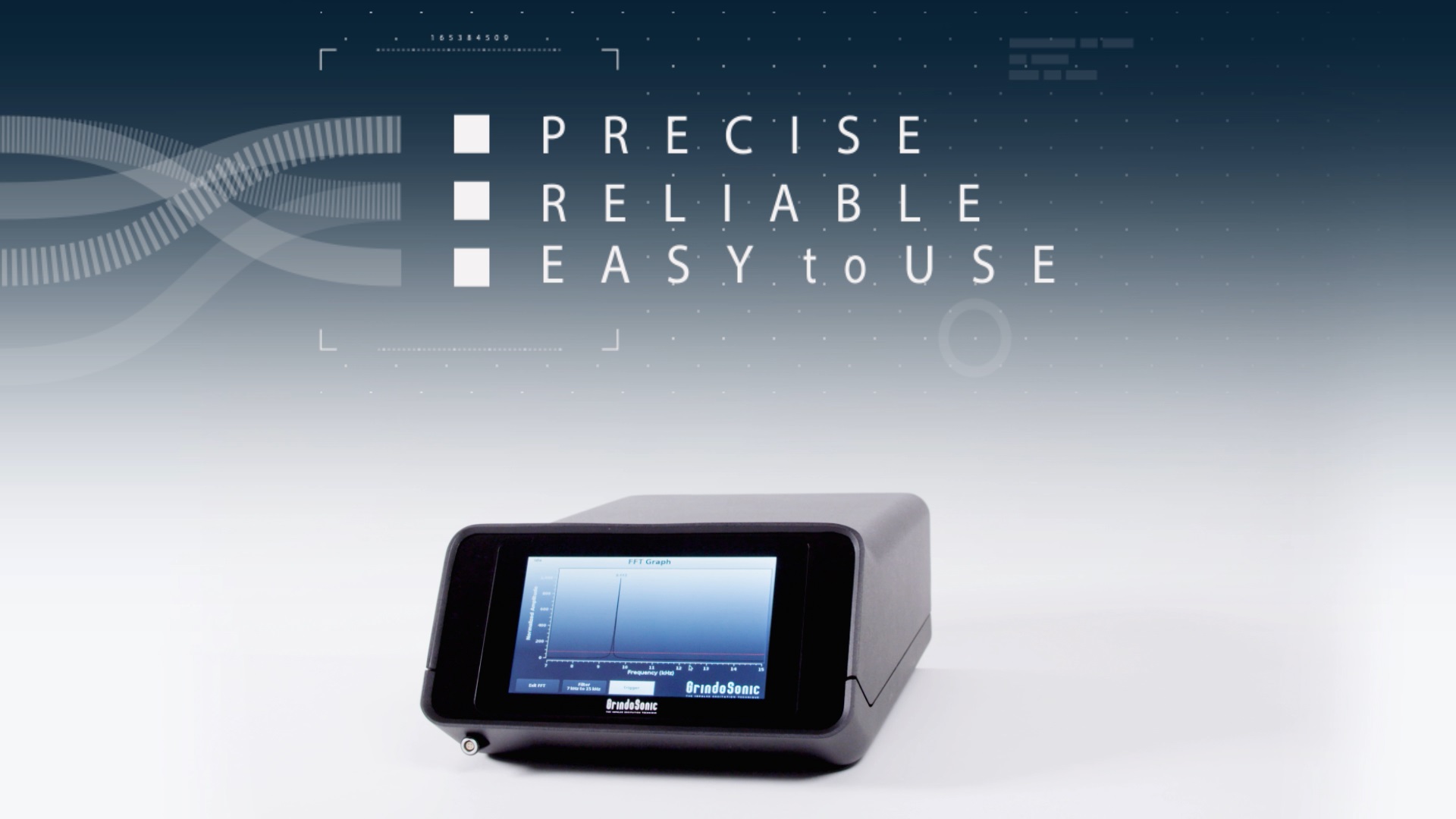

而動態彈性模量測試方法可以規避上述靜態方法的不足，且大大拓展彈性性能測試范圍，具有更好的可操作性。GrindoSonic早在50年前就將動態彈性模量測試方法商業化了。目前，最新的設備型號是MK7。
該設備所遵從方法的檢測過程首先包括利用外部機械脈沖激發測試物體，其次是對隨后的自由松弛期間的瞬態固有振動的分析。 激發以有利于期望的振動模式的方式進行：
彎曲振動flexural vibration
扭轉振動 torsional vibration

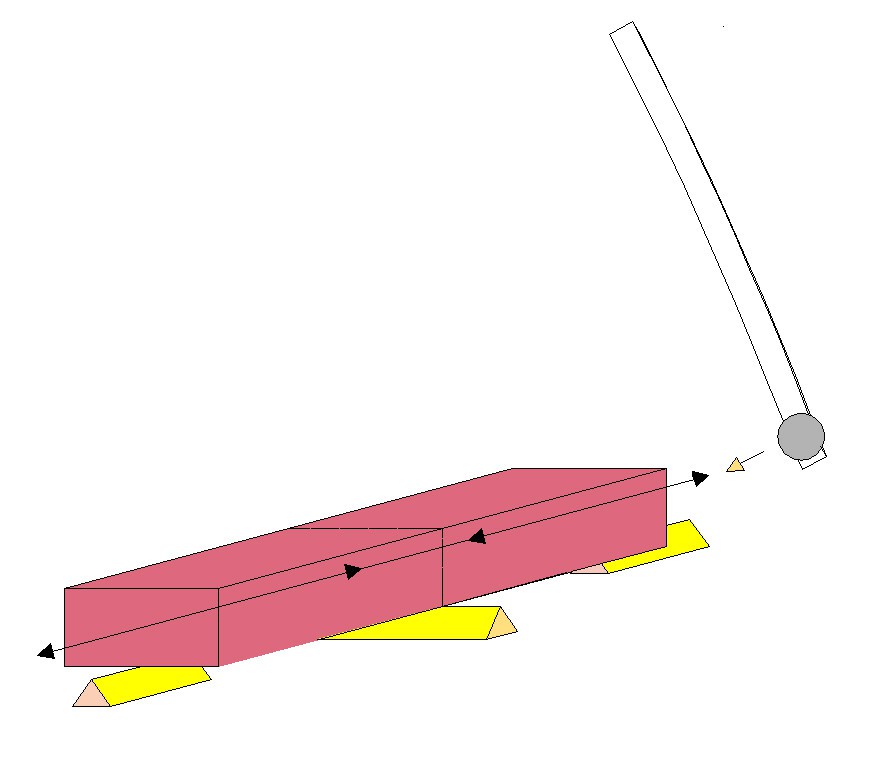

或縱向振動longitudinal vibration

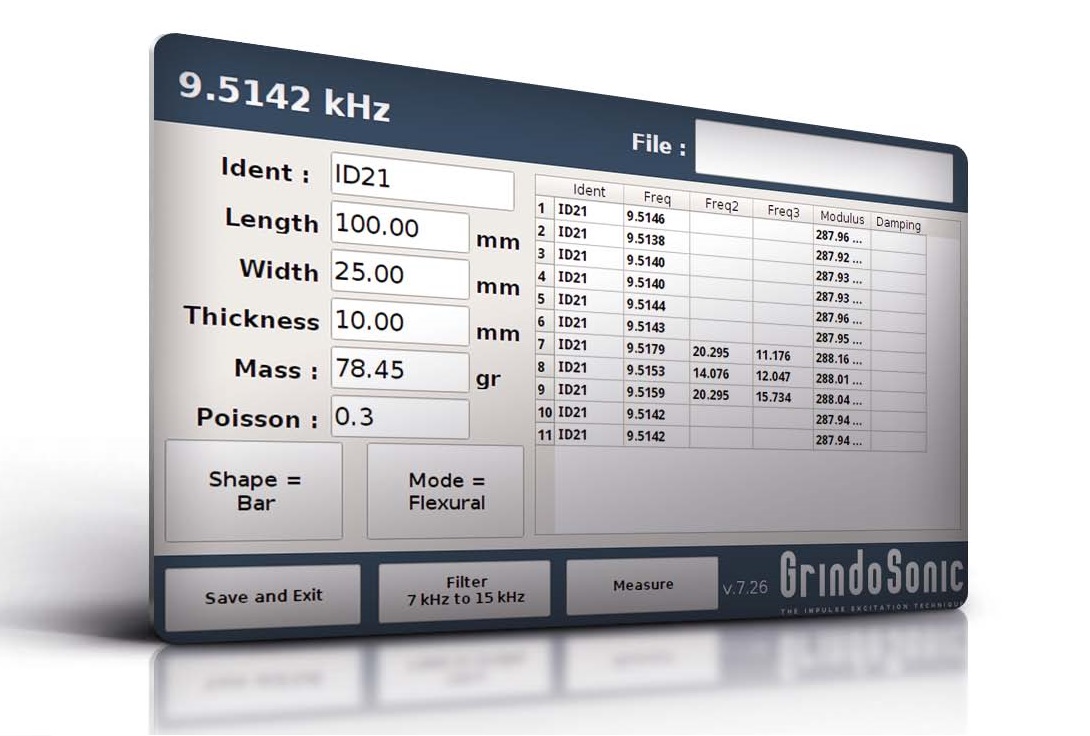

這種振動和測試對象一次諧波是在自由振動衰減的過程中分析出來并和被以Hz,µs/ms或者GrindoSonic讀值的形式顯示在儀器屏幕上。
一枚檢測器用于接收機械振動。來自振動檢測器的模擬信號輸入兩段式線性放大器。過零檢測器將準確地標出信號周期。只要峰值檢測器檢測到輸入信號開始衰減時，數據即被記錄，并開始后續的周期測試。該儀器記錄所有可用的時期，并將結果存儲在微處理器的內存，以供進一步分析。當輸入的信號衰減時，處理器選擇對應于最純凈波形的測量，并在前面板顯示結果。

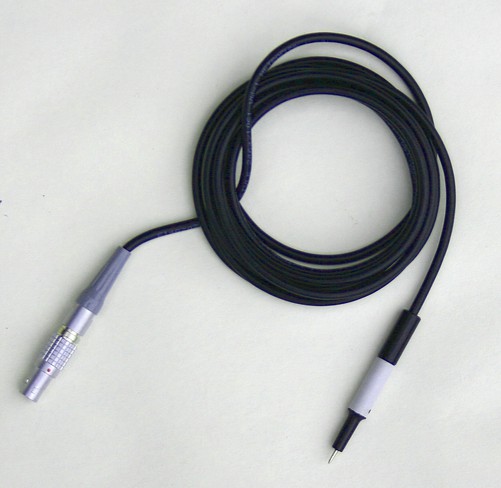

特有的振動傳感器（非麥克風式）
GrindoSonic 彈性模量?jī)x使用一枚高精度的參考振蕩器，具有極為長久穩定的精度，因此不需要校準。
通常，所有具有彈性擦料特征的材料，只要其內部阻尼不過大（例如水或泡沫）都可以被測量。此外，一般情況下，不需要特別關注樣品的形狀和尺寸，只要一個可重復的基本諧波振動可被激發即可。重量可以從0.1克到高達2噸的。不過，對于楊氏模量的計算，只給出了對予特定形狀的公式。

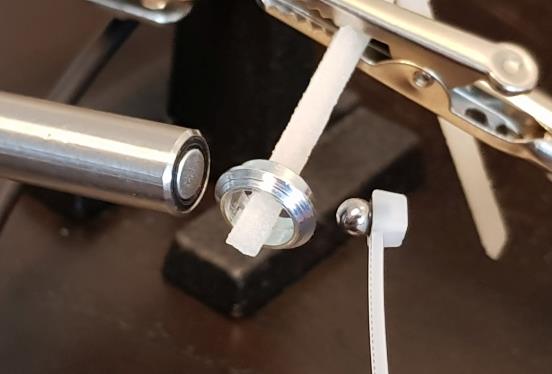

10mm內徑圓環測試
模量的測試范圍非常廣。目前，該方可可以用來測試彈性模量的范圍從大約100 N/mm² (MPa)至 850 kN/mm² (GPa)。

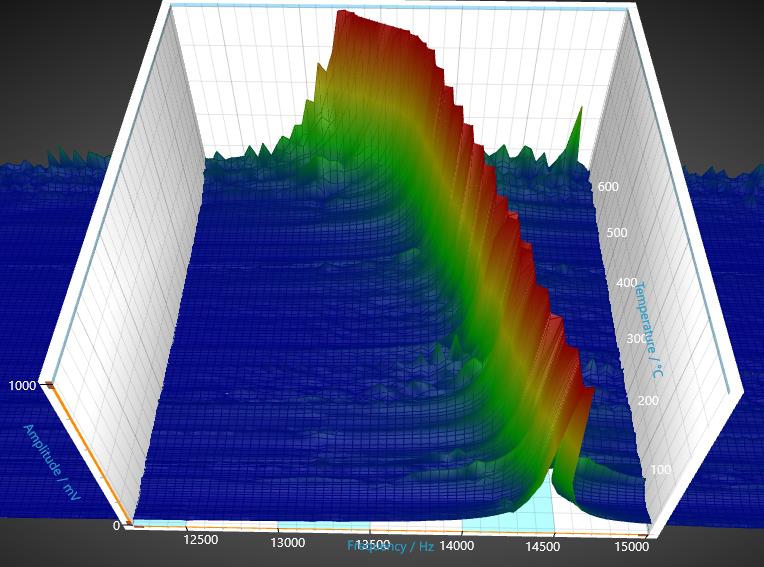

測試所涵蓋的溫度范圍從-200°C至+1800°C。并可將測試數據形成如下圖所示的獨特的3D瀑布圖，用來進行全波段頻率隨溫度變化的分析，獲得更豐富的有關材料屬性的信息，如阻尼和內耗隨溫度的變化趨勢。對于高溫測試，請參考GrindoSonic HT 系統。
測試過程非常簡單，僅需要非常短的時間。測試過程幾乎沒有超過幾秒鐘的。此外，僅需對樣品施加極小的力進行敲擊。這樣在應力 - 應變曲線的原點測量到頻率，從而得到本征或切線模量。該測試完全無損。

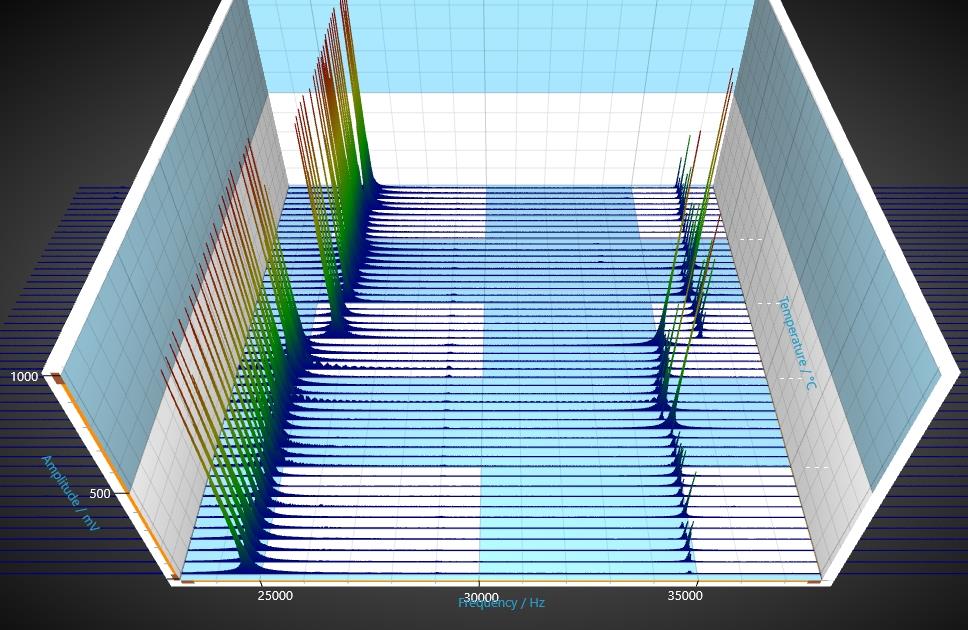

測試的非破壞性、快速和易于操作性允許在工業質量控制應用中進行100％的大批量測試。下圖所示的是對10個樣品分別測試后形成的全頻率3D瀑布圖，用來快速分析產品合格與否。
GrindoSonic可以提供在線的IL產品，可以用于用戶生產線兼容，詳細請參考GrindoSonic IL 系統。
