常規的靜態拉伸實驗在高溫下運行受到諸多限制，且成本非常高。高溫下測量材料的彈性性能成為脈沖激振（Impulse Excitation Technique）技術的獨特領域，且可以輕松實現不同氣氛以及真空條件下的試驗，是高溫合金、陶瓷（非金屬材料）、碳和碳纖維復合材料非常重要的高溫實驗項目。
GrindoSonic在成立之初就開始了高溫實驗設備的研發和制造，提供過的第一代高溫設備是ETMTS系列。該系統采用的是獨家設計的爐體，在全球有40多家用戶。但是由于該系統的成本較高，限制了高溫脈沖激振設備的普及和推廣。

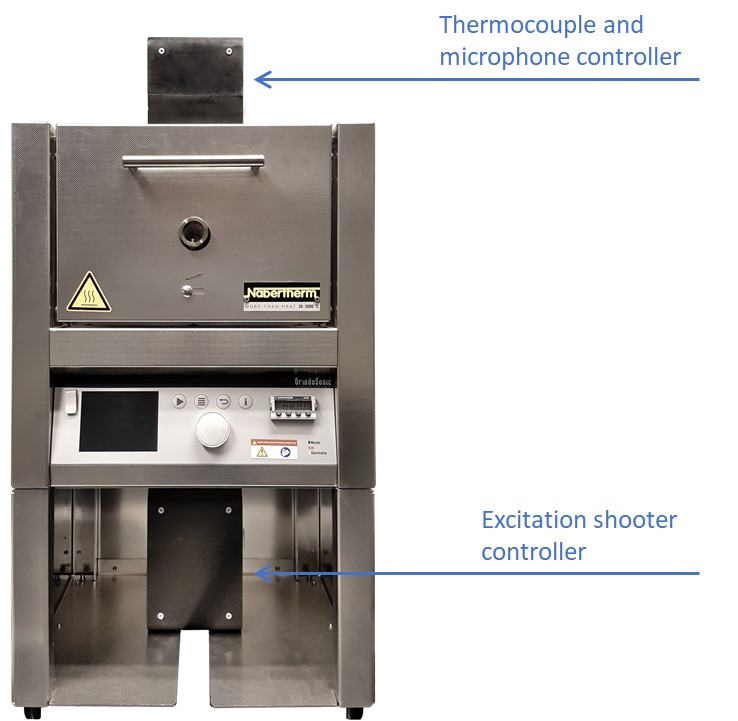

GrindoSonic于2016年推出了全新的HT系列高溫彈性模量產品，覆蓋溫度范圍高至1800攝氏度，同時有相應的低溫方案至-180攝氏度。該方案包含一套現有的MK7系統以及一套高規格、工業級專門用于脈沖激振法的爐體。其特點在于利用市面上成熟的加熱系統，在降低成本的同時保證其可靠性。下圖是HT1200系統高溫部件圖片。
除爐體之外，該系統包括如下重要組件：探測器、測溫元件、自動激發裝置和氣氛保護裝置等。對于探測器，我們沒有采用振動傳感器，因?yàn)樵诟邷叵卤３峙c樣品表面的適當接觸存在一定困難，而采用帶有導波管的耐高溫麥克風傳感器就可以簡化設計，提高其可靠性。一般情況下高溫系統都會在比較安靜的實驗室內使用，這也能夠滿足麥克風傳感器對運行環境的要求。

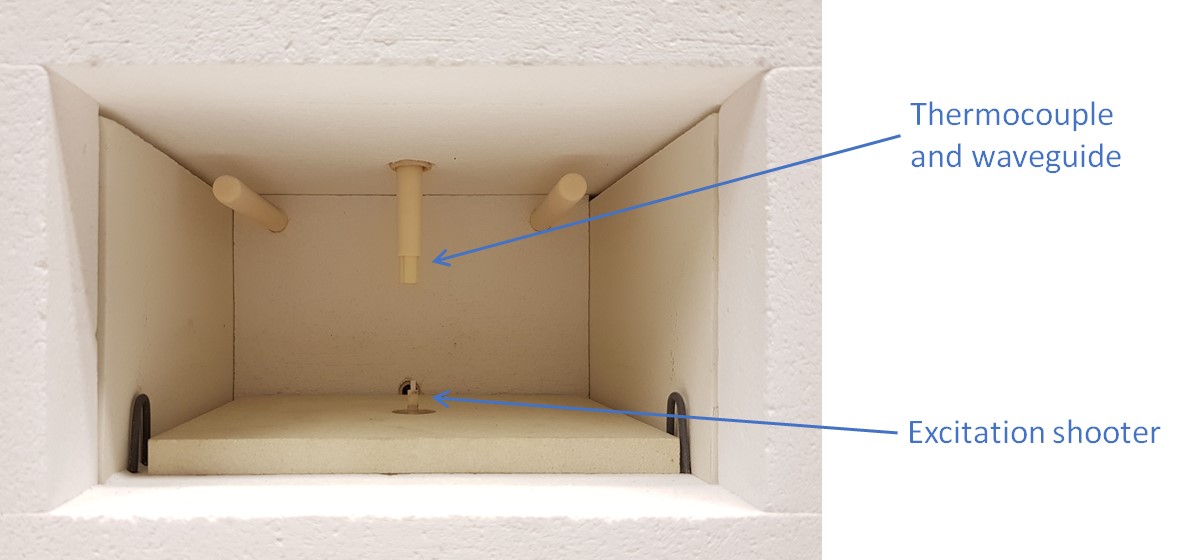

爐腔內導波管和激發件
針對在真空條件下，聲音傳播收到阻礙的特點，GrindoSonic同時開發了利用激光干涉法探測和收集樣品振動信息的裝置。該激光探干涉測器采用的是市面上主流品牌的產品，可靠性非常高。
測溫元件采用的是系列熱電偶，包括K型、R型和S型等。試驗時，測溫元件應盡量靠近樣品表面區域，以保證測得的溫度與樣品的溫度一致，當然我們也可以采用紅外溫度計，盡管這樣會增加一定成本。
自動激發裝置采用的是可靠的電磁激發器，實際與樣品接觸的是一根陶瓷桿。同時其激發力度可調，能夠適用于不同大小和模量的樣品。該激發系統經過嚴苛的考察，可以單次連續運行上萬次而不產生任何故障，具有高度的穩定性和可靠性。
以上部件對于低溫至-180攝氏度的環境同樣適用，只需要有適當?shù)牡蜏匮b置并加以改造即可以實現低溫下材料彈性性能的準確測試。
為了應對金屬及碳材料在高溫下氧化的問題，提供氣氛保護裝置變得非常必要。該裝置簡單設計為使用流動氣氛進行保護，而真空環境則根據用戶要求提供低至10-3Pa的真空度。
GrindoSonic HT系統可以測試的樣品形狀包括條狀和棒狀，并提供一整套針對彎曲和扭轉模態測試的樣品支架，有技術和陶瓷材質可選。樣品最小長度推薦為4厘米，最大樣品尺寸取決于不同爐體的爐腔尺寸。
棒狀樣品高溫測試
將樣品在爐腔內調整好位置并加以固定后就可以開始高溫實驗了。所有高溫實驗的參數設置都可以在MK7面板上進行，包括樣品信息（形狀、尺寸和質量）的輸入、升溫制度的輸入、測試頻率（每隔一定溫度或時間間隔進行一次測試和數據讀。┖蛿據讀取設定等。對于高溫實驗非常重要的一點是數據讀取設定，因?yàn)樵诟邷叵履繕?biāo)頻率的波幅有可能會降低甚至被干擾，因?yàn)橛斜匾捎肎rindoSonic特有的濾波功能（Filter）和增益（Gain）功能以鎖定目標頻率區間，并保證能夠一直獲得高清晰的信號。同時GrindoSonic可以提供Differential FFT，可以規避系統和環境噪音，進一步提高獲取信號的準確性。

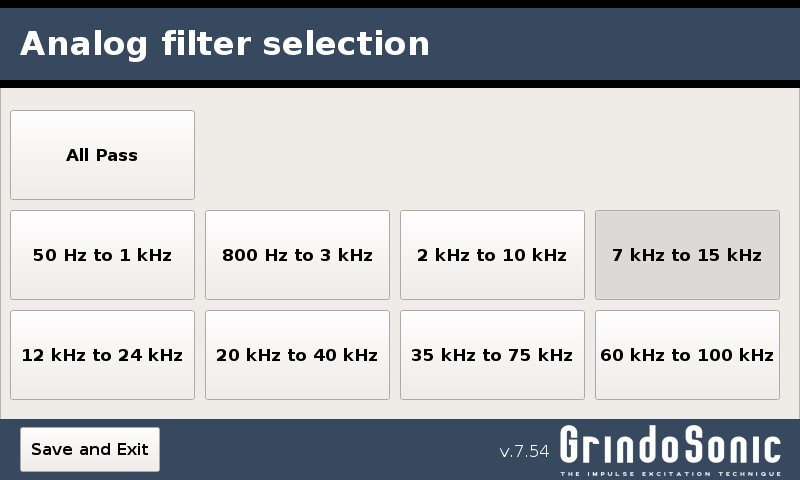

濾波功能界面（Filter）

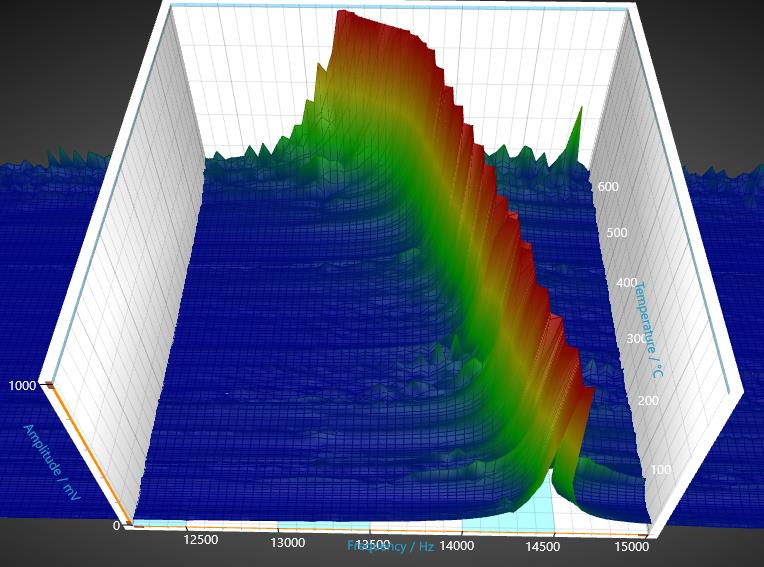

GrindoSonic還可以提供額外的3D瀑布圖軟件，用于數據分析，對于高溫?cái)?shù)據分析尤其重要。下面所展示的是某玻璃樣品高溫實驗的3D瀑布圖，可以清晰顯示出整個頻譜范圍內的波形變化情況，其中目標波峰已經被標以特別的顏色。
除了E-和G-模量以及泊松比隨溫度變化情況外，還可以根據目標頻率的半峰寬，得到與樣品阻尼有關的有益信息，這些信息都有賴于GrindoSonic高精度高溫?cái)?shù)據的獲取。

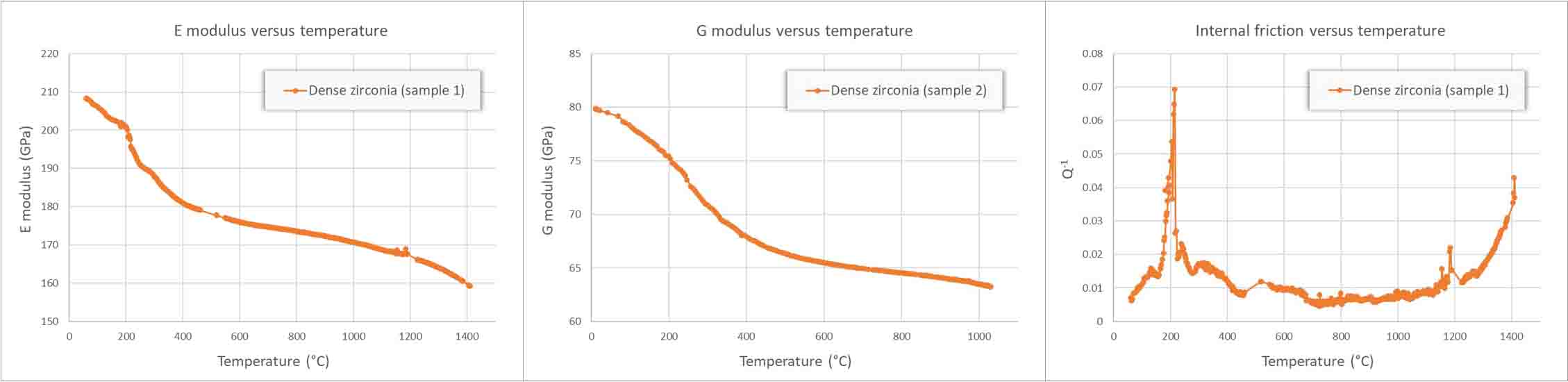

氧化鋯高溫測試結果，包括E、G模量和內耗
目前，已有30多臺不同溫度的GrindoSonic HT系統在全球各地服役，該數量也在隨著對材料非室溫性能測試需求的增加而快速增長。
