基于脈沖激勵法的GrindoSonic設備能夠?qū)崿F(xiàn)無損檢測有賴于其測試原理，利用外部激發使試件內部產生振動，利用收集裝置收集共振頻率，整個過程并不影響樣品的微觀和宏觀結構，不會對其力學或其他性能產生實質影響。適用于包括建筑材料、陶瓷、玻璃、金屬和合金、塑料和高分子制品、巖石、木材和復合材料等多種類型的彈性材料。
使用GrindoSonic 無損傷測試動態楊氏量，剪切模量非常簡單。 只要打開電源就可以隨時開始測試。不需要校準，調節和預熱儀器。測試在幾秒鐘之內即可完成。典型步驟如下：
將樣品放置在不影響樣品自由振動的支撐體上，例如發泡塑料或橡膠等材質上，對于高模量被測樣品，也可以采用金屬或陶瓷尖刃進行支撐。

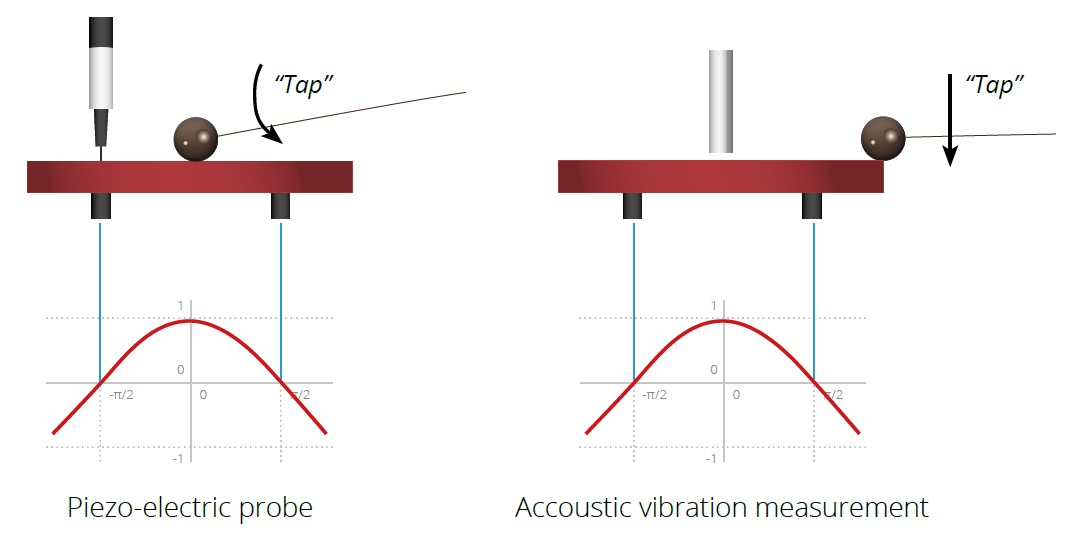

1 Touch / 利用振動或聲學傳感設備接觸樣品的相應部位
在大多數樣品測試中,壓電傳感器用來捕捉震動并且將震動轉換成電信號。傳感器的觸點只需要輕觸樣品。
2 Tap/利用激發件敲擊樣品，以激發振動
通過一個小錘的敲擊，樣品激發出震動。只需要一個很小的幅度就可以滿足測試要求。
3 Read/傳感器收集信號，送入主機處理后顯示結果
在主機顯示屏上可以直接讀出振動頻率的數據，如果輸入了樣品的三維尺寸和質量，也可以直接得到模量和泊松比等數據。

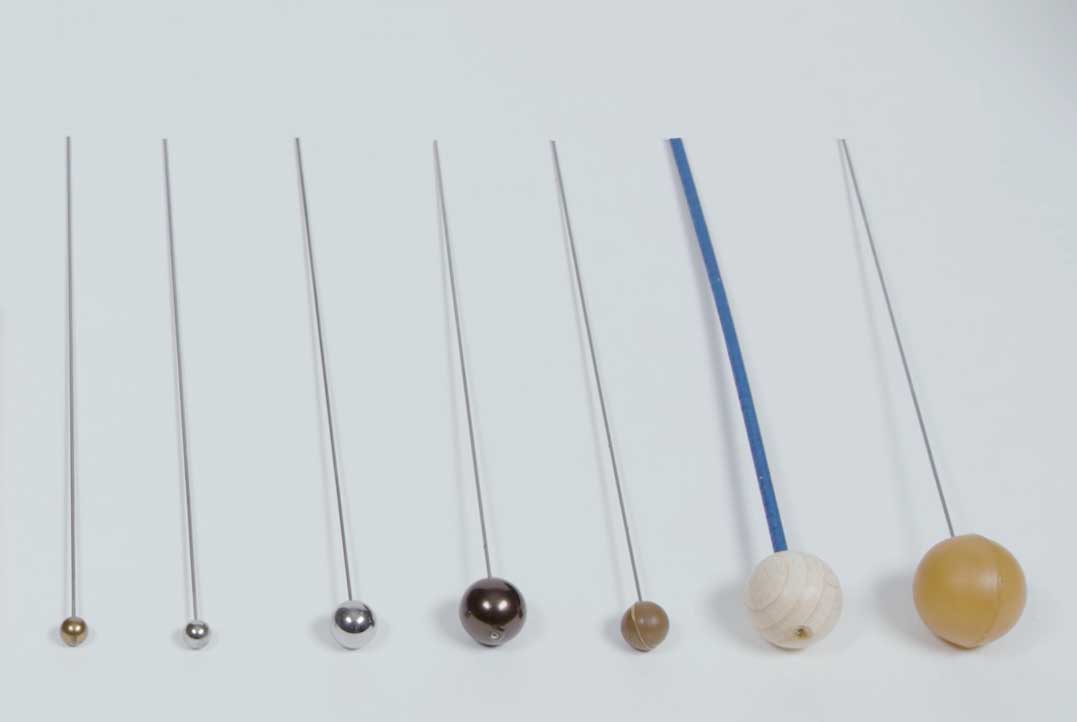

針對激發件，可以根據樣品尺寸和質量選擇合適的材質和尺寸，GrindoSonic隨機配置如下圖所示的各種小錘。小而輕的樣品，可以選擇直徑較小的小錘；大而重的樣品要選擇直徑較大的小錘。樣品模量越高，需要選擇模量較高材質的小錘，如氮化鋁或氮化硼材質；樣品模量越低，需要選擇塑料或橡膠材質的激發件。
核心檢測部件是振動或聲學傳感器，也可以稱其為探頭。GrindoSonic除了具備常規的聲學麥克風探頭之外，還具有獨特的振動傳感器，兩者的圖片如下圖所示。

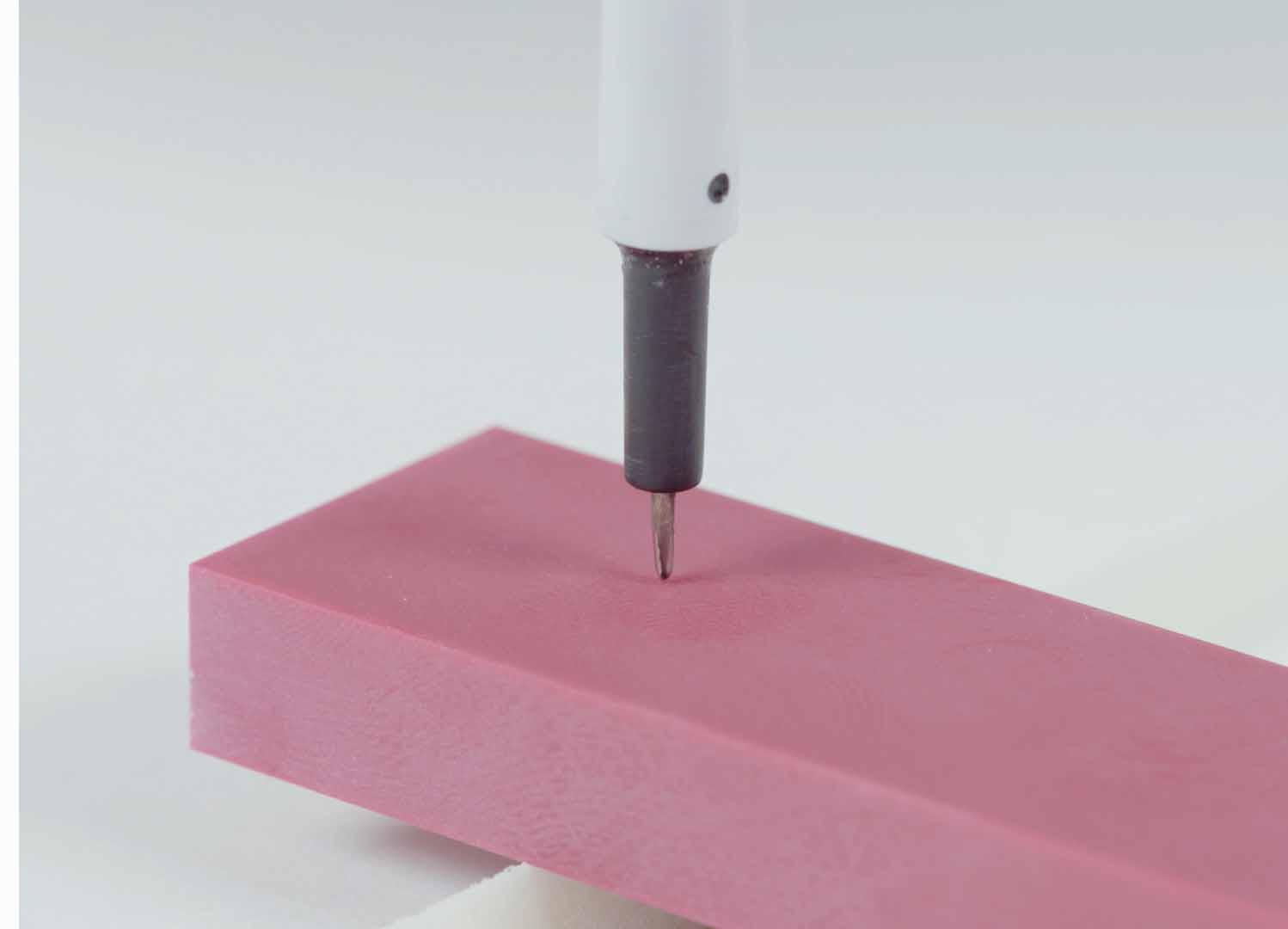

其中，振動傳感器由一個壓電敏感元件和電子預放大器構成，使用時需要與樣品表面接觸，但該接觸不應該對樣品施加額外的阻尼。當樣品被激發時產生振動，如果此時振動傳感器與樣品表面接觸，振動就會造成振動傳感器針尖在樣品表面產生非常輕微的滑動，而此輕微華東會出動壓電陶瓷產生微小電勢，而此電勢經過放大后就可以精確表征樣品的振動頻率。目前，該振動傳感器可以覆蓋10Hz到150KHz（可擴展至200KHz）的整個頻率范圍。同時，由于該傳感器可以避免噪音等環境因素對測試過程的影響，非常適合于在工業和嘈雜的場合下使用。同時，只要合理的謹慎對待就可以長期和無故障使用。

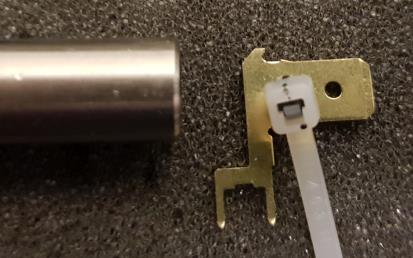

振動傳感器工作狀態圖
對于小型測試對象，如無法適當接觸或避免附加阻尼，可以使用麥克風傳感器。麥克風的優勢是與測試樣品無接觸，從而避免額外的阻尼。然而很顯然，一個麥克風只能在相對安靜的環境中使用，同時麥克風的頻率帶寬小于壓電探測器，其頻率最高值一般不超過100KHz。這從某種程度上來說限制了麥克風傳感器的使用范圍。
麥克風傳感器測試小樣品
GrindoSonic設備另外一個適用于無損檢測的特點是可以記錄10Hz至150KHz的全頻率譜圖。因?yàn)槟軌騻鬟f樣品信息的并不一定只局限在一階共振頻率上，次級諧振也載有樣品的重要信息。

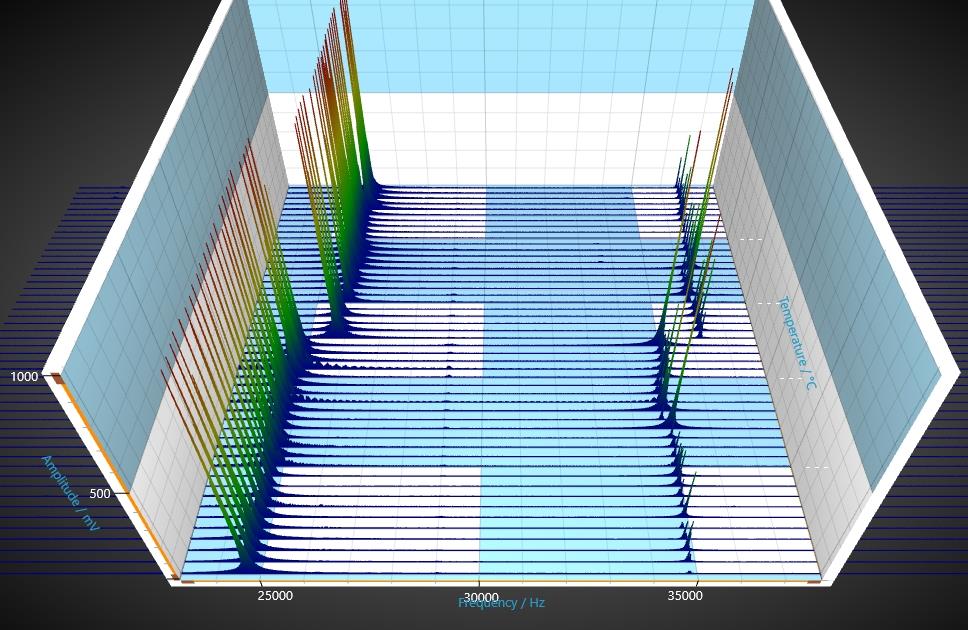

同時GrindoSonic提供3D瀑布圖作為有效的工具對不同樣品的全頻率譜圖進行對比，以便找出起到區分作用的頻率。例如有較多裂紋與沒有裂紋的樣品，熱處理前后的樣品，或質量合格的樣品和不合格的樣品，其特征信息會被全部記錄并清晰的顯示出來。如下圖所示的是相同樣品在熱處理前后所顯示出來的在頻譜圖上的顯著區別。

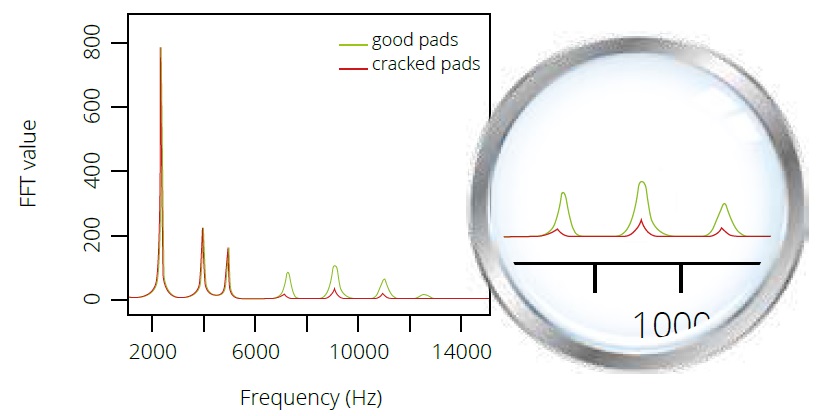

裂紋在材料或產品中存在指紋信息，當材料中存在裂紋時，會起到吸收吸收高頻振動的作用的。因此，當被測材樣品存在裂紋時，其高階共振的振動與沒有裂紋的完好樣品相比會顯得波峰較小或被完全被吸收掉。即便存在一定的波峰，也會顯示出的較高的阻尼。下圖所示的GrindoSonic 3D瀑布圖所代表的就是有無裂紋樣品的對比。更詳細信息，請參考應用范例部分內容。
GrindoSonic技術測試范圍寬，可以適用的樣品重量可以從0.1克到高達2噸的，這一點也是實現無損檢測的必要條件。
IL在線系統與流水線結合示意
綜上，GrindoSonic日益成為無損檢測及質量控制的利器。
