GrindoSonic MK7彈性模量無損檢測系統可用于耐火材料生產行業的各個領域，從在線質量控制、產品工程、工藝優化、材料特性描述到研發。

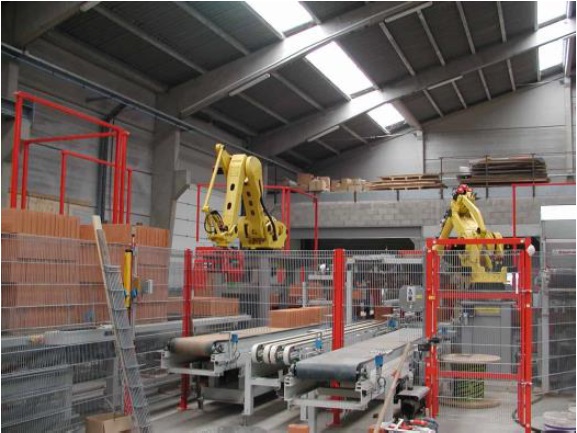

質量控制在生產過程中有著重要的應用。使用GrindoSonic MK7可以測試耐火制品的裂紋、孔隙率、化合物不均勻性、尺寸偏差。裂縫太多的磚可以被歸類為“不好”。由于測量過程的簡單性，所有這些測量都可以很容易地納入100%無損和快速在線成品質量控制中。
裂紋檢測的測量原理：
測量原理是脈沖激振，即將耐火磚放在橡膠或泡沫板上。用橡膠錘在耐火磚中間輕輕“敲擊”。它將開始以其固有頻率振蕩。測量探頭將記錄這些振蕩，并自動處理信號。

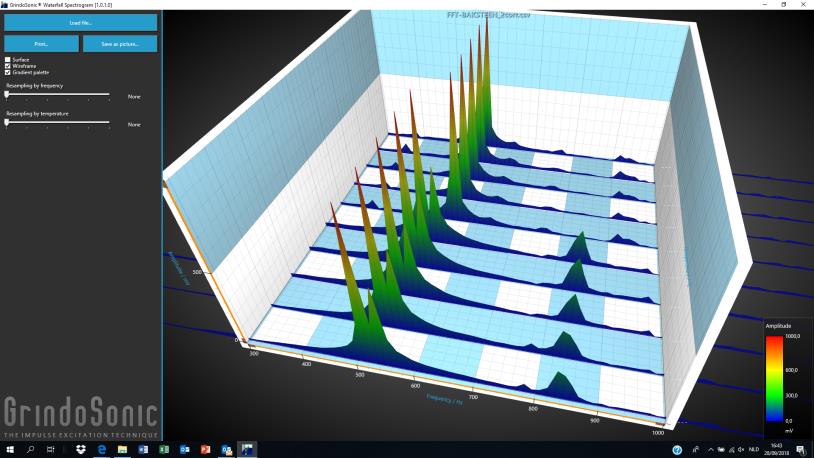

GrindoSonic系統能夠檢測裂縫，如下圖所示，10個對象中有2個由于裂紋而被拒絕。
破裂的產品顯示出890和910Hz的頻率，明顯不同于標記在835Hz左右的完整物體。系統將顯示830Hz至840Hz范圍為“良好”，超出此范圍將被歸類為“開裂”。
孔隙率測量原理：

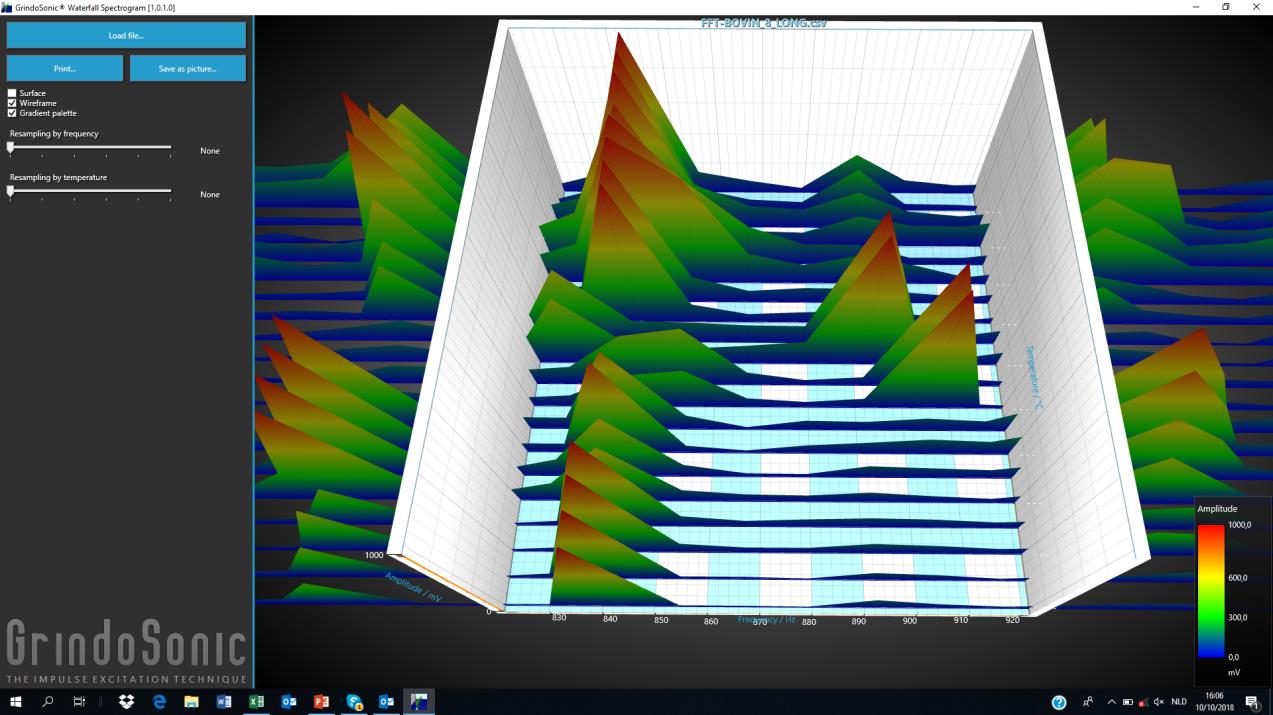

可以通過在縱向上測量幾個樣品來監測孔隙度。瀑布圖將提供一個簡單、全面和清晰的壓縮模式頻率分布視圖。這種測量與孔隙度有很好的相關性。

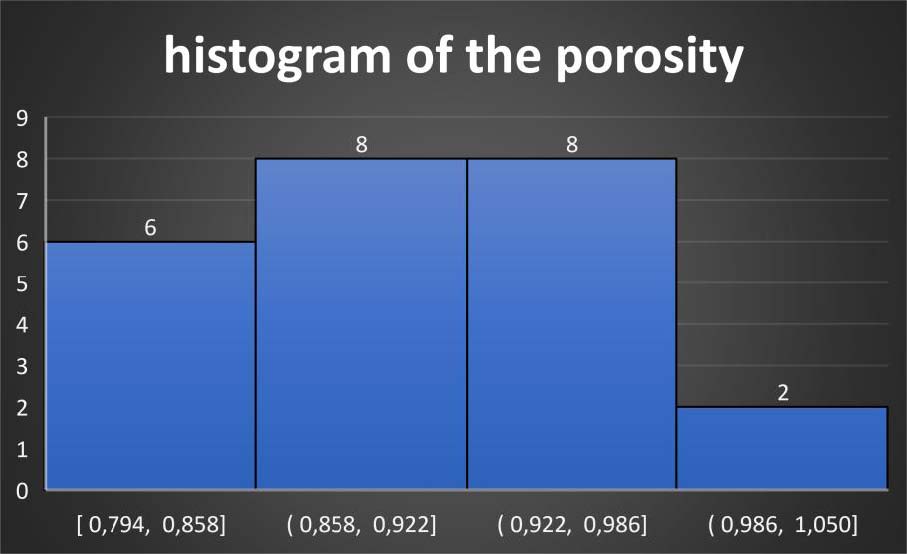

如下圖所示，每個物體的測量頻率可以用直方圖表示。在這個例子中，提出了4類“品質”。
一個非常多孔的物體在縱向上會更柔軟，因此振動頻率會更低。孔隙度有限的物體將更堅硬，因此將以更高的頻率振動。
拉伸或壓縮強度的測量：
通過測量兩種方法中的一系列樣品，很容易建立斷裂強度與共振頻率之間的關系：首先是非破壞性的GrindoSonic脈沖激勵，然后是破壞性的拉伸或壓縮試驗。一旦建立了這種相關性，GrindoSonic的無損“敲擊和讀取”方法就可以用于未來的測量。
測量10個樣品需要大約60秒，僅需要將樣品連續放置泡沫支架上并行敲擊。
在研發過程中，材料特性E-模量、G-模量和泊松常數可通過對小矩形樣品的一次激發來精確測量。只需將樣品放在泡沫支架上，用小錘（標配）在扭轉和彎曲模式零線之間無損地敲擊？赏瑫r(shí)測得彎曲模態頻率和扭轉模態頻率。根據這兩個頻率（計算需要樣品的尺寸和質量）以及材料的泊松比計算E-模量和G-模量。
這些參數可以在不同混合物的干燥樣品上以及熱處理前后或凍融循環中測量。
使用可選的GrindoSonic HT高溫裝置，可測量E-模量、G和泊松值作為溫度的函數。系統可以對溫度曲線進行任意編程，以升溫至所需的1200°C。
因此，可以分析新化合物和添加劑對材料特性的影響，如E模量和裂紋的引入/存在。可以研究材料的相移和結晶過程。
